لوله کشی گاز خانگی

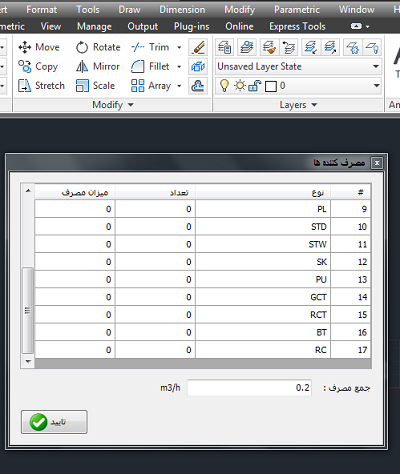

در نرم افزاری که با نام NetGaz2010 تهیه کرده ام به راحتی میتوانید تک تک موارد بالا را به اجرا در آورید. این نرم افزار دارای ابزار متعددی است . از جمله رسم بولکها ، اسکیل بندی و همچنین اندازه گذاری لوله ها و محاسبه مقدار مصرفی کل نیز از قابلیت های آن است.
این افزونه به صورت یک فایل dll به همراه چند فایل بلوک ارائه میشود.
راهنمای استفاده :
- ابتدا فایل را دانلود کنید
- سپس در اتوکد دستور NetLoad را اجرا کنید و فایل NetGaz2010.dll را انتخاب کنید.
- برای راه اندازی محیط ترسیم ایزومتریک از دستور NGD استفاده کنید. سایر دستورات ترسیمی در فایل readme موجود است.
دانلود افزونه ی رایگان ترسیم و محاسبات لوله کشی گاز خانگی
حجم : ۶۰۰ کیلوبایت
این برنامه تست شده است و با اتوکدهای بالاتر از نسخه ی ۲۰۰۷ سازگاری کامل دارد.
راهنمای دستورات :
Commands in AutoCAD :
---------------------------------------------------------------------------------
NGD Loads net gaz and initialize model space,sets snap mode, isometric and grids
Drawing blocks:
----------------------------------------------------------------------------------
gH H
gLi Li
gGC GC
gGCT GCT
gB B
gBT BT
gWHW WHW
gWHG WHG
gPL PL
gPS PS
gPU PU
gRC RC
gRCT RCT
gSH SH
gSK SK
gSTD STD
gSTW STW
--------------------------------------------------------------
gM M
gP P
gV Valve
---------------------------------------------------------------
gScale Scaling
gCon Calculate concuming gas
gPDIM Dimentioning pipes
gCONSET Set consuming rate
----------------------------------------------------------------
gAB About...
----------------------------------------------------------------
