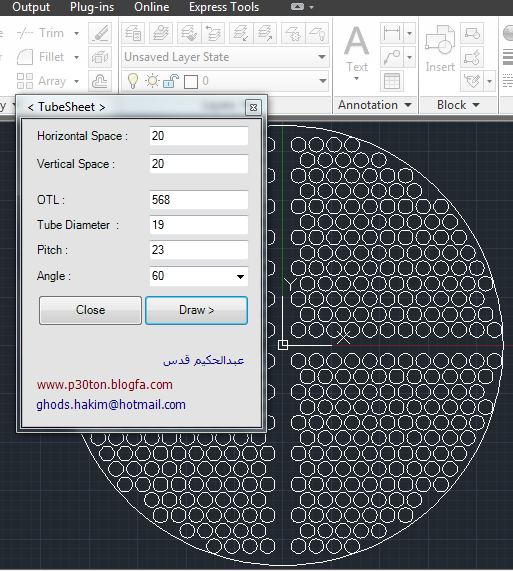

افزونه TubeSheet جهت ترسیم تیوب شیت در مبدل های حرارتی کاربرد دارد. این این نوع مبدل ها صفحه ی محل قرار گیری لوله ها ممکن است شامل صدها سوراخ باشد که بر اساس نظم خاصی باید در کنار هم ایجاد شوند.

با استفاده از این افزونه میتوانید با دادن اندازه لوله ، گام آن و نیز نوع الگوی مورد نیاز به راحتی تیوب شیت را رسم کنید.

افزونه ترسیم تیوب شیت

کار با این برنامه بسیار ساده است. بعد از بارگذاری برنامه از طریق دستور netload در اتوکد برای اجرای آن دستور tubesheet را در خط فرمان اجرا کنید.

لیست کامل دستورات :

Commands in AutoCAD :
tubesheet --------------- Draw tubesheet (shows form)
RegTubeSheet --------- registers plugin for AutoCAD
UnregTubeSheet ------- Unregister from AutoCAD

آدرس دانلود : افزونه ترسیم تیوب شیت در مبدل حرارتی
